Artikel abstrakt
Rogers PCBmaterialer er meget udbredt i højfrekvente og højhastigheds elektroniske applikationer, hvor standard FR4-kort ikke opretholder signalintegriteten. Denne artikel udforsker, hvordan Rogers PCB-teknologi fungerer, hvorfor den foretrækkes i RF- og mikrobølgekredsløb, og hvordan ingeniører kan løse almindelige designudfordringer såsom signaltab, dielektrisk ustabilitet og termisk styring. Det giver også praktiske sammenligninger, designindsigt og applikationsvejledning for at hjælpe ingeniører og købere med at træffe informerede beslutninger.

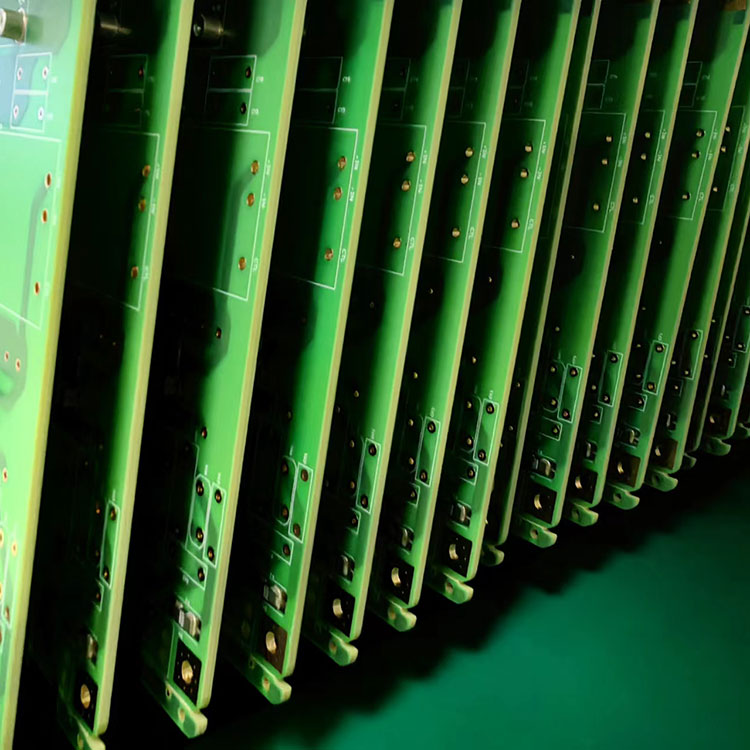

Et Rogers PCB er et højtydende printkort bygget ved hjælp af specialiserede laminater udviklet af Rogers Corporation. I modsætning til traditionelle FR4-materialer er Rogers-laminater konstrueret til stabil dielektrisk konstant (Dk), lavt signaltab og fremragende termisk pålidelighed. Disse egenskaber gør dem ideelle til højfrekvente applikationer, hvor signalintegritet er kritisk.
Almindelige Rogers-materialer inkluderer RO4350B-, RO4003C- og RT/duroid-serien, hver optimeret til forskellige RF- og mikrobølgedesignkrav.
I moderne kommunikationssystemer kan selv mindre signalforvrængning føre til store præstationsproblemer. Rogers PCB'er løser dette problem gennem kontrolleret dielektrisk adfærd og tangentværdier med lavt tab.
Disse fordele gør Rogers-materialer essentielle i RF-teknik, hvor præcision og pålidelighed ikke er til forhandling.
| Feature | Rogers PCB | FR4 PCB |
|---|---|---|
| Dielektrisk konstant stabilitet | Meget høj | Moderat |
| Signaltab | Meget lav | Højere |
| Frekvensområde | Mikrobølgeovn / RF (GHz) | Lav til Mellem frekvens |
| Termisk ydeevne | Fremragende | Standard |
| Koste | Højere | Sænke |
Mens FR4 er velegnet til generel elektronik, er Rogers PCB specielt udviklet til præstationskritiske miljøer.
Rogers PCB-materialer er meget udbredt i industrier, der kræver højfrekvent præcision:
Disse applikationer kræver stabil signaltransmission med minimal forvrængning, hvilket gør Rogers-materialer til det foretrukne valg.
Design med Rogers PCB kræver omhyggelig opmærksomhed på elektriske og mekaniske parametre. Nedenfor er væsentlige bedste praksisser:
Forkert design kan føre til signalrefleksion, tab af indføring og reduceret systemeffektivitet.
På trods af dets fordele byder Rogers PCB-design på flere udfordringer:
Ingeniører anvender ofte hybriddesign for at balancere ydeevne og omkostningseffektivitet uden at gå på kompromis med signalintegriteten.
Valg af det korrekte Rogers-laminat afhænger af anvendelseskravene:
Nøglevalgsfaktorer omfatter frekvensområde, dielektrisk konstant, termiske forhold og budgetbegrænsninger.
Q1: Hvad gør Rogers PCB bedre end FR4?
A: Rogers PCB tilbyder lavere signaltab, bedre dielektrisk stabilitet og overlegen ydeevne ved høje frekvenser sammenlignet med FR4.
Q2: Bruges Rogers PCB kun i rumfart?
A: Nej. Det er også meget brugt i telekommunikation, bilradar og kommercielle RF-systemer.
Q3: Hvorfor er Rogers PCB dyrere?
A: Omkostningerne kommer fra avanceret materialesammensætning og specialiserede fremstillingskrav.
Q4: Kan Rogers PCB blandes med FR4?
A: Ja, hybrid stack-ups bruges ofte til at optimere omkostninger og ydeevne.
Q5: Hvilket frekvensområde kan Rogers PCB understøtte?
A: Afhængigt af materialet kan den understøtte fra flere GHz op til mikrobølgefrekvensbånd.
Rogers PCB-teknologi spiller en afgørende rolle i moderne højfrekvent elektronik, hvilket muliggør stabil og effektiv signaltransmission i krævende miljøer. Fra 5G-netværk til rumfartssystemer, dets fordele i dielektrisk stabilitet og ydeevne med lavt tab gør det til en hjørnesten i avanceret kredsløbsdesign.
For ingeniører og indkøbsteams, der søger pålidelige højfrekvente PCB-løsninger, sikrer samarbejdet med erfarne producenter optimal ydeevne og fremstillingsevne.HaynerPCB leverer skræddersyede Rogers PCB-fremstillingsløsninger, der er skræddersyet til komplekse RF- og mikrobølgeapplikationer. Hvis du planlægger dit næste højtydende projekt,Haynerkontakt osfor at diskutere dine krav og modtage ekspertsupport.
