Flerlags PCBteknologi er blevet en hjørnesten i moderne elektronik, hvilket muliggør kompakte designs, forbedret signalintegritet og forbedret ydeevne på tværs af industrier som telekommunikation, bilindustrien og medicinsk udstyr. Denne artikel undersøger, hvordan flerlags PCB'er fungerer, deres strukturelle fordele, nøglespecifikationer, og hvordan virksomheder kan løse almindelige udfordringer såsom omkostninger, kompleksitet og pålidelighed. En detaljeret oversigt over funktioner, praktisk valgvejledning og ofte stillede spørgsmål er inkluderet for at understøtte informeret beslutningstagning.

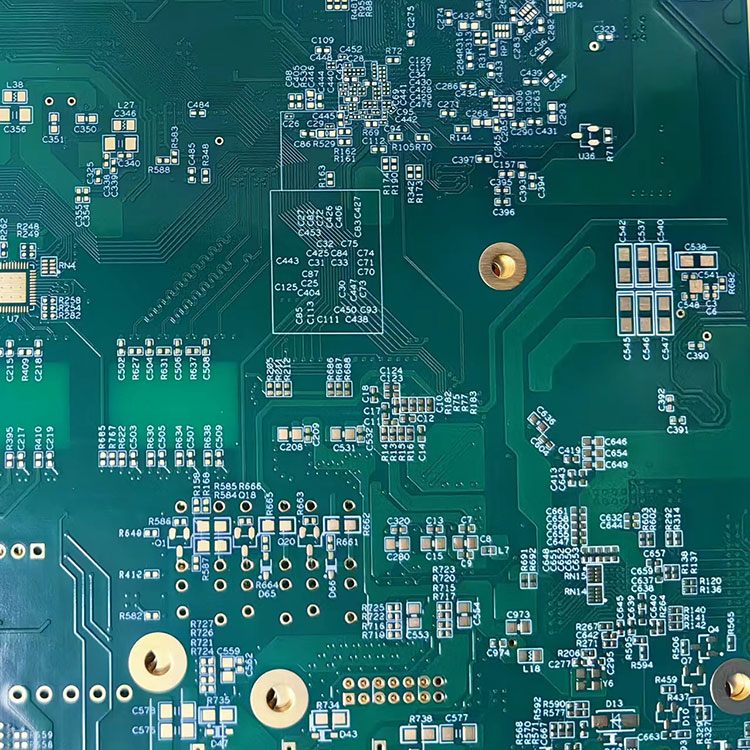

Et flerlags PCB refererer til et printkort sammensat af tre eller flere ledende kobberlag adskilt af isoleringsmaterialer. Sammenlignet med enkelt- eller dobbeltlags PCB'er muliggør flerlagsdesign højere kredsløbstæthed, reduceret elektromagnetisk interferens og mere effektiv routing.
Med den hurtige udvikling af elektroniske produkter såsom smartphones, industrielle kontrolsystemer og højhastighedskommunikationsudstyr, fortsætter efterspørgslen efter kompakte, højtydende printkort med at vokse. Flerlags PCB'er opfylder disse krav ved at integrere flere lag i en enkelt, samlet struktur.
For virksomheder, der søger pålidelig fremstilling og ensartet ydeevne, fokuserer løsninger leveret af Hayner på præcisionsteknik og streng kvalitetskontrol for at sikre stabil elektrisk ydeevne.
Den grundlæggende struktur af et flerlags PCB består af skiftende lag af ledende kobber og isolerende substrater. Disse lag lamineres sammen under højt tryk og temperatur for at danne en solid plade.
Elektriske forbindelser mellem lag opnås ved hjælp af vias, herunder gennemhullede vias, blinde vias og nedgravede vias. Disse sammenkoblinger tillader signaler at rejse lodret på tværs af lag, hvilket muliggør komplekse kredsløbsdesign uden at øge kortstørrelsen.
Flerlags PCB'er tilbyder flere tekniske og operationelle fordele, der direkte adresserer almindelige kundeproblemer, såsom pladsbegrænsninger, signalkvalitet og systempålidelighed.
Disse fordele gør flerlags PCB'er afgørende for højfrekvente og højhastighedsapplikationer, hvor ydeevnekonsistens er kritisk.
| Parameter | Beskrivelse |
|---|---|
| Antal lag | Varierer typisk fra 4 til 20+ lag afhængigt af kompleksitet |
| Materiale | FR4, High TG, Rogers eller andre specialiserede substrater |
| Bordtykkelse | 0,4 mm til 3,2 mm standardområde |
| Kobber tykkelse | 0,5 oz til 3 oz |
| Via typer | Gennemgående hul, blinde, nedgravede vias |
| Overfladefinish | HASL, ENIG, OSP, Immersion Silver |
| Impedanskontrol | Kritisk for højhastighedssignaltransmission |
Det er vigtigt at forstå disse parametre, når man vurderer leverandører eller specificerer krav til et projekt.
Flerlags PCB'er er meget udbredt i industrier, der kræver præcision, holdbarhed og høj ydeevne.
Alsidigheden af flerlags PCB'er gør det muligt for ingeniører at designe avancerede systemer og samtidig bevare pålidelighed og effektivitet.
På trods af deres fordele præsenterer flerlags PCB'er adskillige udfordringer, som kunder ofte støder på under indkøb og implementering.
Løsningerne omfatter optimering af lagantal, valg af passende materialer og samarbejde med erfarne producenter som Hayner for at sikre effektiv produktion og kvalitetssikring.
Valg af passende flerlags PCB involverer evaluering af tekniske krav, applikationsscenarier og leverandørkapacitet.
En strategisk udvælgelsesproces reducerer risici og sikrer optimal ydeevne i den endelige ansøgning.
For detaljerede produktspecifikationer, besøg:Flerlags PCB produktside
Q1: Hvad er minimumsantallet af lag i et flerlags PCB?
Et flerlags PCB starter typisk fra 4 lag, da 3-lags plader sjældent bruges på grund af strukturel ubalance.
Q2: Hvorfor er flerlags PCB'er dyrere?
Omkostningerne er højere på grund af komplekse lamineringsprocesser, præcise tilpasningskrav og yderligere materialer.
Q3: Hvordan forbedrer flerlags PCB signalydelsen?
Ved at inkorporere dedikerede jord- og strømplan reducerer flerlags PCB'er interferens og opretholder en stabil signaltransmission.
Q4: Er flerlags PCB'er velegnede til højfrekvente applikationer?
Ja, især ved brug af specialiserede materialer og kontrolleret impedansdesign.
Flerlags PCB-teknologi spiller en afgørende rolle for at muliggøre moderne elektronisk innovation. Dens evne til at understøtte komplekse kredsløb, forbedre signalintegriteten og reducere den samlede systemstørrelse gør det til en vigtig løsning til avancerede applikationer.
Ved at forstå strukturelt design, tekniske parametre og udvælgelsesstrategier kan virksomheder effektivt løse fælles udfordringer og opnå pålidelig ydeevne.
Haynerleverer højkvalitets flerlags PCB-løsninger, der er skræddersyet til forskellige industribehov, der kombinerer avancerede produktionskapaciteter med strenge kvalitetskontrolstandarder.
For skræddersyede løsninger og professionel support,kontakt osi dag for at diskutere dine projektkrav og opdage, hvordan flerlags PCB-teknologi kan forbedre dine produkter.
