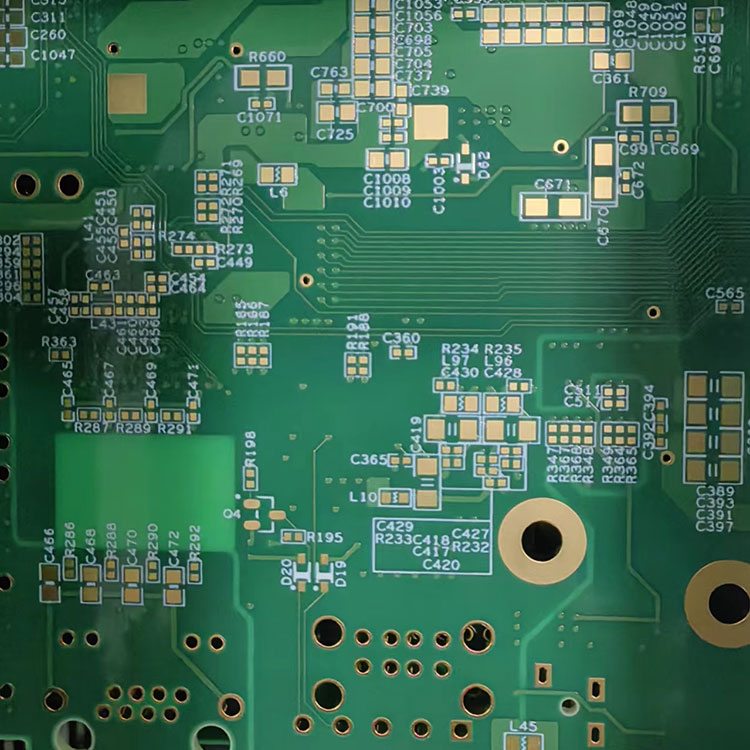

High Density Interconnect (HDI) printkort repræsenterer en raffineret klasse af printkortteknologi designet til at imødekomme den stigende efterspørgsel efter kompakte, lette og højtydende elektroniske enheder.HDI PCBstrukturer inkorporerer mikroviaer, fine spor, reducerede pitch-komponenter og flerlagsstabling for at levere større ledningstæthed inden for mindre fodspor. Formålet med denne artikel er at undersøge, hvad HDI PCB'er er, hvorfor de er essentielle for nutidens elektronik, hvordan de fungerer i forskellige applikationer, og hvilke tendenser der vil forme deres fremtidige udvikling.
HDI PCB'er løser udfordringen med tæt routing i avanceret elektronik såsom smartphones, bærbare enheder, bilstyringssystemer, medicinske miniaturiserede moduler, 5G kommunikationshardware, industrielt automationsudstyr og rumfartselektronik. Deres forbedrede elektriske ydeevne og pladsbesparende struktur gør dem ideelle til enheder, der kræver hurtig signaltransmission, forbedret pålidelighed og reduceret elektromagnetisk interferens.
En professionel forståelse af HDI PCB-karakteristika kan i høj grad styrkes ved at gennemgå deres tekniske specifikationer. Nedenfor er en parameterliste, der skitserer de vigtigste strukturelle og ydeevneegenskaber, der almindeligvis efterspørges i branchen.
| Parameter | Specifikation |
|---|---|
| Antal lag | 4-20 lag eller brugerdefinerede konfigurationer |
| Via struktur | Microvias, begravede vias, blinde vias, stablet eller forskudt |
| Minimum linjebredde/mellemrum | Så lavt som 50/50 μm afhængigt af kapacitet |
| Dielektrisk tykkelse | 40–100 μm baseret på design |
| Kobber tykkelse | 0,5-2 oz afhængigt af aktuelle krav |
| Materiale muligheder | FR4 High-Tg, polyimid, BT harpiks, halogenfri materialer |
| Aspektforhold | Typisk 0,75:1 for mikroviaer |
| Loddemaske | LPI, mat, blank, flere farvemuligheder |
| Overfladefinish | ENIG, ENEPIG, immersionsølv, immersionstin, OSP |
| Impedanskontrol | ±10 % tolerance eller strammere |
| Termisk ledningsevne | 0,3 W/m·K til 2,0 W/m·K afhængig af materiale |
| Pålidelighedstest | Termisk cykling, IST, CAF modstand, mikrosektionsanalyse |
Disse parametre hjælper med at definere den mekaniske, elektriske og termiske ydeevne af et HDI PCB, hvilket sikrer kompatibilitet med halvlederpakker med høj tæthed, såsom BGA, CSP, LGA og avancerede SoC-moduler.
Indførelsen af HDI PCB-teknologi er steget dramatisk på grund af de unikke ydeevnefordele, den tilbyder i moderne elektronisk teknik. At forstå, hvorfor HDI PCB'er udkonkurrerer konventionelle PCB'er, kræver at man undersøger deres strukturelle fordele, elektriske adfærd og brugsfleksibilitet.
HDI PCB'er understøtter avancerede pakketeknologier, hvilket gør det muligt at integrere flere komponenter i mindre områder. Dette er vigtigt for forbrugerelektronik og kompakte industrimoduler.
Kortere signalveje reducerer udbredelsesforsinkelsen, forbedrer signalintegriteten og understøtter højhastigheds-, højfrekvente kredsløb såsom RF-moduler, 5G-antenner og hukommelsesgrænseflader med høj båndbredde.
Den kompakte struktur og optimerede kobberfordeling forbedrer varmeafledningseffektiviteten. Dette er især vigtigt i enheder med kontinuerlig eller tung databehandling.
Konsistent lagstabling og kontrolleret impedans hjælper med at minimere krydstale, hvilket gør HDI til en ideel løsning til følsom kommunikation, navigation og medicinsk elektronik.
På trods af tynde dielektriske lag og fine spor tilbyder HDI PCB'er forbedret mekanisk integritet, hvilket gør dem velegnede til bærbare produkter, bilmiljøer og industrielle vibrationsbestandige enheder.
Strukturer som 1+N+1, 2+N+2 eller endda 3+N+3 muliggør kompleks routing, der er nødvendig for processorer og hukommelsessystemer, der kræver lagdelt forbindelse.
Disse ydelseskarakteristika fremhæver, hvorfor HDI PCB'er er meget udbredt i IoT-enheder, kommunikationshardware og avanceret bilelektronik. Fordelene er ikke begrænset til størrelsesreduktion; de udvider til at signalere pålidelighed, holdbarhed og pålidelighed på systemniveau.
For at forstå, hvordan HDI PCB'er understøtter sofistikerede moderne systemer, er det afgørende at udforske deres strukturelle funktion, fremstillingsprocesser og praktiske tekniske designkoncepter.
Microvias er ekstremt små laserborede huller, der forbinder tilstødende lag. Deres lille diameter reducerer pladsbehovet, hvilket muliggør tættere ruteføring og bedre strømflow. Stablede mikroviaer tillader højstrøms- eller højhastighedsforbindelser at passere gennem flere lag uden at påvirke signalkvaliteten.
HDI PCB'er fremstilles ofte gennem en flerlagsopbygningsproces. Laggrupper er lamineret i flere trin, hvilket gør det muligt at placere blinde og nedgravede vias præcist. Dette giver effektive routing-løsninger til high-pin-count IC'er.
Det kontrollerede impedansdesign og den præcise dielektriske tykkelse gør HDI PCB'er ideelle til højhastigheds differentialsignaler såsom USB 3.2, HDMI 2.1, PCIe og RF-kredsløb.
Termiske vias, varmespredende kobbermønter og metalbaselag tilføjes ofte for at forbedre termisk ledningsevne og sikre stabil drift i højeffektmoduler.
Avancerede billeddannelses- og ætsningsprocesser tillader linjebredder så små som 50 μm, hvilket muliggør præcis routing under BGA-komponenter og sparer bordplads til yderligere funktioner.
CAF-resistente materialer og strenge termiske cyklustests sikrer, at HDI PCB'er bevarer stabiliteten i barske miljøer såsom automotive ECU'er, rumfartskontrolmoduler og industrielle strømsystemer.
Ved at integrere disse fremstillings- og designteknikker tjener HDI PCB'er som funktionelle kerner til produkter, der kræver miniaturisering uden at gå på kompromis med den elektriske, termiske eller mekaniske ydeevne.
I takt med at elektroniske produkter konstant udvikler sig, transformeres HDI PCB-teknologien også for at imødekomme højere ydeevnekrav. Flere fremtidige tendenser fremhæver retningen for udvikling af HDI PCB.
HDI PCB'er er afgørende for 5G-signalmoduler, fordi de kræver stram impedanskontrol og materialer med ultralavt tab. Næste generations 6G-kommunikation vil kræve endnu mere avancerede HDI-strukturer.
Fremtidige HDI-kort forventes at indlejre passive komponenter eller endda aktive chips direkte i pladelagene, hvilket reducerer den samlede enhedstykkelse og forbedrer signalvejene.
Wearables, medicinske implantater og foldbare enheder presser efterspørgslen efter semi-fleksible HDI-plader, der kombinerer stivhed med fleksibel bøjning.
Lav-Df, lav-Dk materialer vil blive standard til at understøtte ultra-højhastigheds digitale grænseflader og mmWave kommunikationsapplikationer.
Bæredygtighedskrav vil fortsætte med at drive adoptionen af halogenfri harpiks, blyfri overfladefinish og grønnere produktionsteknologier.
Selvom det ikke diskuteres direkte i artiklens indhold, øger markedets efterspørgsel efter kompakte, effektive og behandlingstætte enheder indirekte vedtagelsen af HDI PCB-strukturer.
Disse tendenser indikerer, at HDI PCB'er vil bevare en væsentlig position i avanceret produktdesign på tværs af forskellige industrier, fra forbrugerelektronik til industri- og bilsystemer.
Q: Hvad er den væsentligste forskel mellem et HDI PCB og et standard flerlags PCB?
EN:Et HDI PCB inkorporerer mikroviaer, finere linjer og højdensitetskomponentplacering, hvilket muliggør kompakte strukturer og overlegen elektrisk ydeevne. Standard PCB'er bruger større vias og har lavere routingtæthed, hvilket gør dem mindre egnede til miniaturiserede enheder eller højhastighedskredsløb.
Q: Hvordan forbedrer HDI PCB-strukturen signalintegriteten i højfrekvente applikationer?
EN:De kortere signalveje, stramt kontrolleret impedans, reduceret via stubs og optimerede lagstackups minimerer tab, refleksion og krydstale. Disse funktioner skaber et stabilt miljø for højfrekvente signaler og sikrer ensartet ydeevne i kommunikations- og computerenheder.
HDI PCB-teknologi fortsætter med at spille en afgørende rolle i at forme fremtiden for avanceret elektronisk design. Med sin evne til at levere kompakte strukturer, understøtte komponenter med høj tæthed, levere forbedret elektrisk ydeevne og sikre pålidelig drift, er den blevet fundamental i industrier lige fra kommunikation og computer til bilindustrien og medicinske applikationer. Efterhånden som efterspørgslen stiger efter mindre, hurtigere og mere kraftfuld elektronik, vil HDI PCB'er fortsætte med at udvikle sig gennem avancerede materialer, indlejrede komponenter og innovative fremstillingsteknikker.
